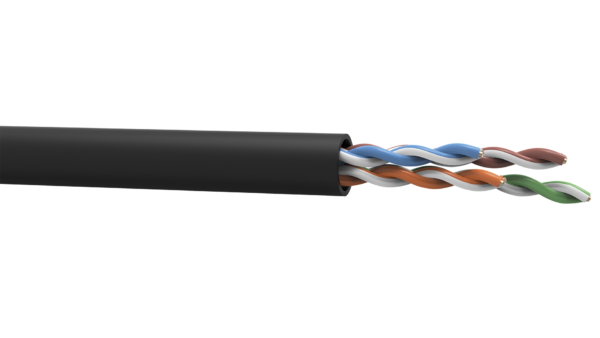

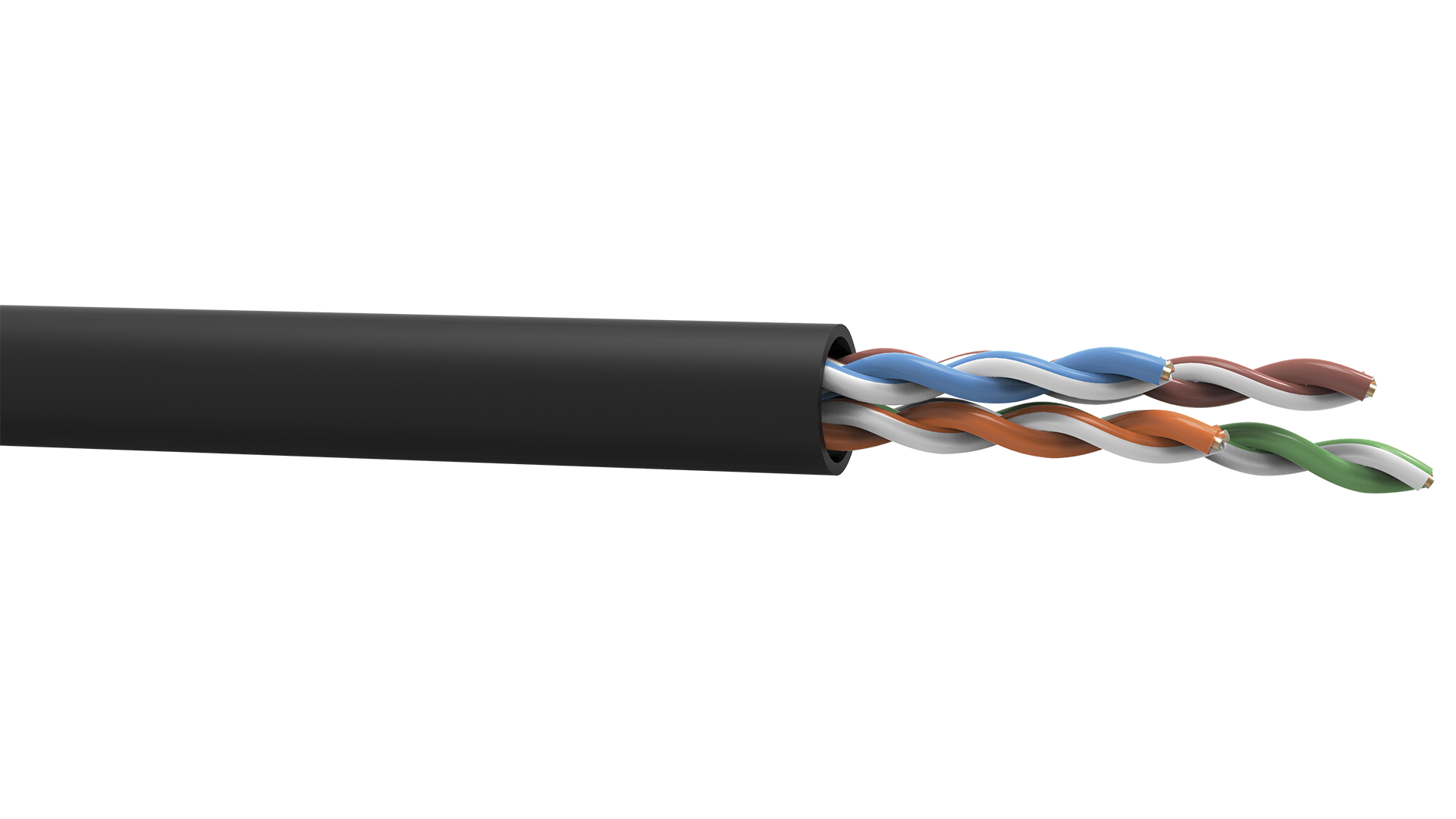

CABO TRANSMISSAO DE DADOS MULTILAN U/UTP 24AWGX4P CAT.5E CMX OUTDOOR (1640m)

Descrição: Cabo para transmissão de dados MultiLan Categoria 5e sem blindagem, para uso interno/externo
CABO TRANSMISSAO DE DADOS MULTILAN U/UTP 24AWGX4P CAT.5E CMX OUTDOOR (1640m)
Aplicação: Suporta: ATM -155 (UTP), AF-PHY-OO15.000 e AF-PHY-0018.000; TP-PMD , ANSI X3T9.5; GIGABIT ETHERNET, IEEE 802.3z; 100BASE-TX, IEEE 802.3u; 100BASE-T4, IEEE 802.3u; 100vg-AnyLAN, IEEE802.12; 10BASE-T, IEEE802.3; TOKEN RING, IEEE802.5; 3X-AS400, IBM.
Categoria: CAT.5e
Ambiente de Instalação: Interno – Externo
Ambiente de Operação: Não agressivo
Compatibilidade: Toda a linha FCS
Conectores e patch panels CAT.5e
Condutor: Fio sólido de cobre eletrolítico nú
Bitola do Condutor: 24AWG
Isolamento: Polietileno de alta densidade com diâmetro nominal 0,94mm
Par: Os condutores isolados são reunidos dois a dois, formando o par. Os passos de torcimento devem ser adequados, de modo a atender os níveis de diafonia previstos e minimizar o deslocamento relativo entre si.
Quantidade de Pares: 4
Cruzeta: Não
Núcleo: Os quatro pares são reunidos com passo adequado, formando o núcleo do cabo
Construção: U/UTP
Blindagem: Não blindado
Capa: Constituído por PVC retardante à chama resistente aos raios UV
Classe de flamabilidade: CMX OUTDOOR: Deve atender a classe CMX OUTDOOR conforme definido na UL 444, sendo a classe CMX conforme UL 1581 VW-1
Diâmetro Nominal: 5,5mm
Temperatura de Operação: -20ºC a 60ºC
Temperatura de Armazenamento: -20ºC a 70ºC
Temperatura de Instalação: 0ºC a 50ºC
Resistência de Isolamento: 10000 MΩ.km
Desequilíbrio Resistivo Máximo: 5%
Resistência Elétrica CC Máxima do Condutor a 20 °C: 93,8 Ω/km
Capacitância Mútua Máxima @ 1 kHz: 56 pF/m
Desequilíbrio Capacitivo Par x Terra Máx. @ 1 kHz: 3,3 pF/m
Prova de Tensão Elétrica entre Condutores: 2500 VDC/3s
Impedância Característica: 100±15% Ω
Atraso de Propagação Máximo: 545ns/100m @ 10MHz
Diferença entre o Atraso de Propagação – Máximo: 45ns/100m
Velocidade de Propagação Nominal: 68%
Link Permanente: Link permanente de até 90m
Canal: Canal de até 4 conexões – 100m
MPTL: MPTL de até 90m
Normas:
ANSI/TIA-568.2-D
ISO/IEC 11801
ABNT/NBR 14703 + H36
ABNT/NBR 14705
UL 444
UL 1581 VW-1
Peso do Cabo: 35 kg/km
Código de Fábrica: 23200086
